Fusion 360 Postprozessor installieren
Installation des Postprozessors für CNC-Graf in Fusion 360
Um Maschinencode mit Fusion 360 zu produzieren braucht es einen geeigneten Postprocessor. CnCGraf versteht DIN 66025 formatierten G-Code, allerdings ohne Bewegungen in circular planes. Darum muss ein angepasster Post-Prozessor benutzt werden. Der angepasste Postprocessor ist auf FabLabNAS zu finden unter //fablab_zeugs/Settings/Fusion360CAM/CnCGraf_FusionCAMPostV2.cps, oder direkt über die A360 Plattform via diesen [1].
Wichtiger Hinweis
Der PostProcessor wurde auf Version V2 aktuallisiert und damit das heranfahren an Z0 vor dem Start des Fräsjobs verhindert. In der Funktion onSection wurde der Retracktion Block auskommentiert. VORSICHT BEI DER BENUTZUNG!
Setup
Um den Post in Fusion zu benutzen musst du ihn in deine A360 cloud die du mit deinem Fusion Konto erhälst laden. Genauere Infos hier.
Damit der Werkzeugwechsel funktioniert, muss die Postvariable "preload tool" auf "nein" gestellt werden und Tools in Fusion müssen verschiedene Nummer haben.
Upload Post Processor in deine Assets
Benutzung
Nachdem du deine Strategie in Fusion erstellt hast einfach beim Post-Prozessor CnCGraf_FusionCAMPostV2.cps wählen! Der Post-Prozesser ist getestet, es könnte aber sein dass einige der CAM Strategien von Fusion G-Code produzieren den CnCGraf nicht versteht (für eine Liste der G-Codes die CnCGraf versteht siehe //fablab_zeugs/Settings/Fusion360CAM/cncgraf_pro_de.pdf s. 67ff). Es empfiehlt sich also immer den Werkzeugpfad in CnCgraf zu kontrollieren! Es gibt eine Wiki-Seite für die cncGraF Pro Software.

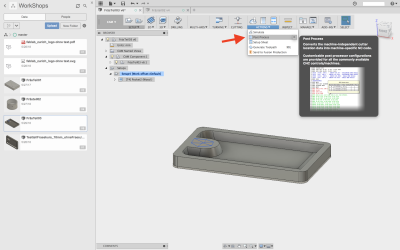

NC File erstellen mit dem Post Processor

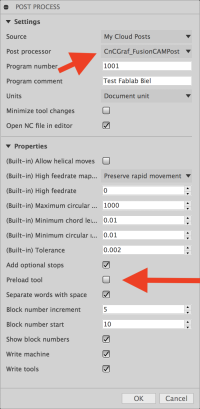

Source und Post Processor auswählen
Properties öffnen und anpassen
Getestete Strategien
Die folgenden CAM Strategien wurden getestet (bitte ergänzen!)
- 2D
- Face
- 2D adaptive
- 2D pocketing
- Bore
- 3D
- 3D adaptive
- Contour
- Spiral
Download
http://wiki.zurich.fablab.ch/images/c/c9/CnCGraf_FusionCAMPostV2.zip
